課程設計中的那個“汽車底盤傳動軸上的萬向節滑動叉”零件圖終于畫完了，前天熬了8個小時基本上畫完了，只差雜亂的尺寸和文本沒有標注。因?yàn)樽詫W(xué)CAD還沒有看到標注那部分，基本上一點都不會，只好邊看書邊學邊做，現學現賣。昨天又忙活了5個小時，終于把剩下的標注都弄完了，累。

費了很大勁好不容易才畫出這個零件圖，打印出來很好看，很清晰干凈，雖然剛開始畫圖很累，但是最后蠻有成就感，畢竟是自己用CAD畫的第一個零件圖，在專業人士眼里肯定有很多的低級錯誤，千萬不要笑我，呵呵，等以后自己再回頭看看，看到當初繪圖中的那些幼稚錯誤，禁不住的笑自己，至少能感受到自己一點一點的進步。

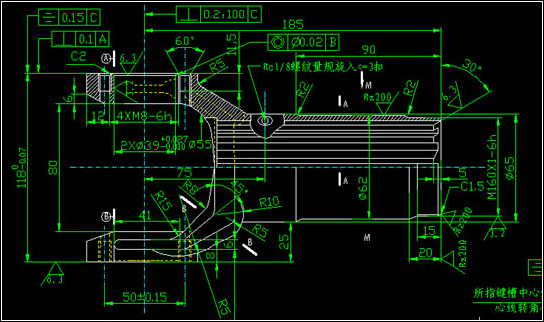

一、主視圖。（這個最麻煩，圖太大）



二、俯視圖。

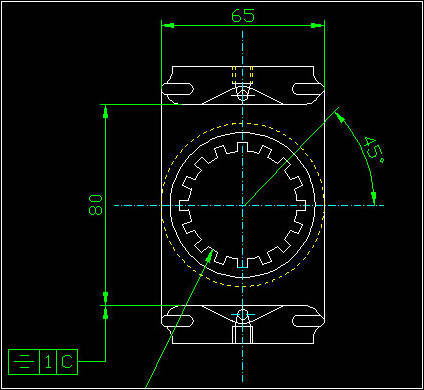

三、左視圖。

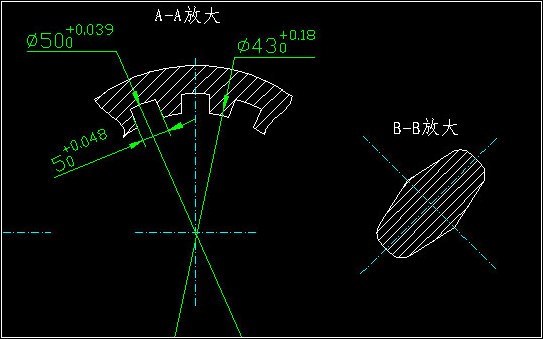

四、剖面圖。
