一、概述

　　LMS Test.Lab是振動噪聲試驗完整的解決方案，包括聲學、旋轉機械、結構試驗、環境試驗、振動控制、電子報告生成及數據管理。LMS Test.Lab不同的軟件包之間操作界面統一、數據共享無縫進行，其易用性極大地提高了用戶的工作效率。此外，LMS Test.Lab解決方案在一個單獨的軟件包中就能夠處理重復性標準試驗，還能進行更為復雜的故障診斷。這保證了系統最大的應用范圍和最佳的投資回報。

　　最新發布的LMS Test.Lab第10版，不僅提高了工作效率，并且在用戶友好性方面有了顯著改進，同時也引入了全新的工具及應用模塊，例如時域傳遞路徑分析(Time Domain TPA)以及多輸入多輸出頻響函數(MIMO FRF)測試。LMS Test.Lab第10版還集成了最新的創新性聲學試驗解決方案——使LMS Test.Lab第10 版成為市場上最完整的聲學軟件包。

　　二、功能介紹

　　1.LMS Test.Lab MIMO FRF試驗

　　LMS Test.Lab MIMO FRF試驗使多重激勵測試變得更加簡單——從時域信號回放到多重正弦。全新的LMS Test.Lab MIMO FRF試驗擴展了LMS Test.Lab譜測試及源控制模塊中的模態測試技 術。利用這一全新的解決方案，用戶可以指定他們的特定激勵信號，定義整形的幅值譜并將實際應用擴展至多正弦激勵。

　　周期性的隨機激勵可用來獲得非線性系統的最佳線性化擬合。當現實的激勵為首選時，用戶能夠簡單地記錄時間數據并將其導入到LMS Test.Lab MIMO FRF試驗?zāi)K中進行回放。在數據回放之前，可以檢查時間數據和相應的功率譜密度。比例縮放和漸變功能也完全集成于該模塊中。

　　LMS Test.Lab MIMO FRF試驗的優勢如下：

　　(1)采用振幅整形的隨機和多重正弦激勵來定義激勵譜;

　　(2)對非線性系統用周期性隨機激勵獲得最佳的線性化擬合;

　　(3)開環的多重激勵源信號回放;

　　(4)支持對于聲學信號和振動信號的多采樣率。

　　2.LMS Test.Lab地面共振試驗

　　LMS Test.Lab地面共振試驗第10版引入了全新的相干函數幾何顯示功能，為耗時且任務緊迫的地面共振試驗(GVT)工作帶來了直接的效益。用戶可以看到所選擇頻帶的平均相干函數值，并且可以輕松地識別出相干函數較差的區域。用于即時試驗驗證的所有結構試驗采集模塊中都可用相干函數幾何顯示功能。

　　LMS Test.Lab MIMO FRF試驗的優勢如下：

　　(1)減少GVT工程項目的風險;

　　(2)縮短總的測試時間;

　　(3)涵蓋了多重激勵、模態驗證以及非線性評估技術;

　　(4)高效、可靠地識別出所有關鍵的飛機模態。

　　3.LMS Test.Lab時域傳遞路徑分析

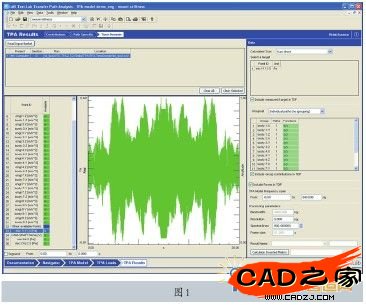

　　全新的LMS Test.Lab時域傳遞路徑分析，對LMS Test.Lab 第10版進行了擴展。這一全新的應用模塊是對頻域TPA的補充，并且對于瞬變現象分析是一個完美的解決方案。利用這一擴展功能，LMS為廣泛的工程應用提供了一系列完整的TPA解決方案，如圖1所示。

　　LMS Test.Lab時域傳遞路徑分析的優勢如下：

　　(1)在LMS Test.Lab TPA產品中完全支持所有激勵力的識別方法;

　　(2)計算的載荷或貢獻量可直接用于聲音回放或其他處理過程;

　　(3)通過部件編輯選項，工程師能夠查看和聽到結構更改的效果。

　　4.LMS Test.Lab聲品質

　　隨著心理聲學應用于汽車、航空航天及大型家電等領域，LMS Test.Lab 10A版聲品質解決方案進行了擴展。LMS Test.Lab聲品質提供了多個應用程序用于創建和定制的室內心理聲學指標。

　　LMS Test.Lab聲品質指標，包括：

　　(1)心理聲學指標：響度、隨時間變化的響度以及特定響度、尖銳度、粗糙度和波動強度;

　　(2)突出的音質如音調、噪聲音質比率和重要比率的檢測和量化指標;

　　(3)用粗糙度和波動強度調制的聲音檢測和量化指標;

　　(4)脈沖聲音的檢測和量化指標;

　　(5)相關語音指標(語音清晰度和語音干擾度)。

　　5.LMS Test.Lab聲強

　　在LMS Test.Lab 10A版中，LMS Test.Lab聲強幾何模塊已擴展至三維聲學網格，如圖2所示。全新的聲強數據表使所有測試和處理的數據、品質指標和相關部件都一目了然。用戶可以輕松 地對聲功率、聲源排序和聲源定位進行分析、瀏覽以及處理。

　　LMS Test.Lab聲強的優勢如下：

　　(1)擁有基本和高級的用戶方案;

　　(2)三維幾何驅動聲強的采集和分析;

　　(3)全面、完整和直觀地呈現所有測試數據和質量指標。

　　6.LMS Test.Lab高清晰聲學相機

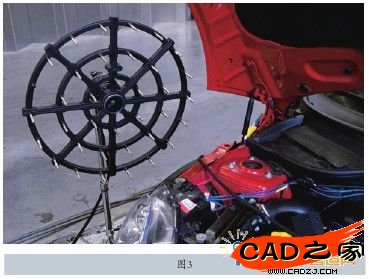

　　對于外場的研究，LMS Test.Lab高清晰聲學相機是由36或54個麥克風組成的一個圓形陣列，配置廣角鏡頭，可識別頻率高達20kHz的聲源，如圖3所示。結果輸出為以被測對象為背景的彩色聲壓云圖，可應用于整車、子系統或單個零部件的噪聲源識別。采用時域和/或頻域數據能夠清楚地顯示聲場中的聲學熱點區域。LMS Test.Lab高分辨率聲學相機支持實時遠場和實時近場聲源定位。系統自帶的廣角鏡頭，可以保證即使陣列靠近結構，也能得到清晰的被測物背景照片。結合LMS獨有的、全新的非規則陣列近場聲全息技術，可以進行近場的聲源識別測試，以顯著提高空間分辨率并在低頻范圍內獲得高精度的分析結果。

　　LMS Test.Lab高清晰聲學相機的優勢如下：

　　(1)在同一解決方案中實現遠場和高分辨率近場的聲源定位;

　　(2)快速和實時的聲源定位;

　　(3)可用于穩態的和瞬態的測試應用。

　　7.LMS Test.Lab三維聲學相機

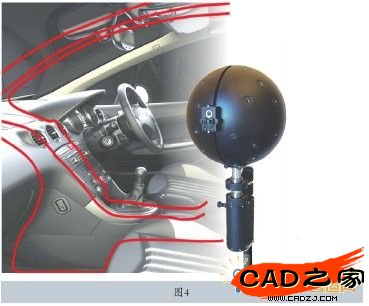

　　由于內部聲場存在聲波的干涉及混響，所以內場噪聲源識別在之前一直是一項復雜、耗時的工作。全新的聲源定位解決方案——LMS Test.Lab三維聲學相機，能夠在聲源處準確識別不希望產生的內部聲音。LMS Test.Lab三維聲學相機具有無需操作人員干預的自動激光掃描功能，基于球陣列波束成型技術，以獲取聲場的三維幾何及背景信息，如圖4所示。高動態范圍和出色的空間分辨率能夠清楚地分辨出兩個相近的聲源。聲源識別計算完成后，將識別出來的聲源投影到三維的幾何模型/背景 上。實時的分析及精確的聲源云圖顯示，可以幫助工程師迅速地完成噪聲源的判斷。

　　LMS Test.Lab三維聲學相機的優勢如下：

　　(1)采用實體幾何的高質量測試;

　　(2)自動生成車輛內部的三維網格;

　　(3)清晰的結果以內外視圖呈現;

　　(4)低、中、高頻段的高質量數據。

　　8.LMS Test.Lab通過噪聲

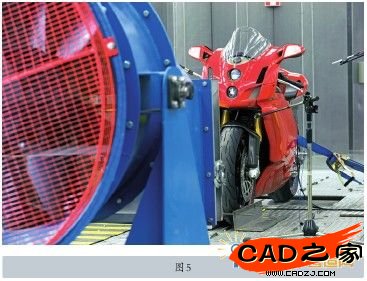

　　在LMS Test.Lab 10A版中，為摩托車(L3型)的外場和室內通過噪聲測試增加了一個新的以ISO362標準為基礎的規則，如圖5所示。按照ISO標準規定，需至少完成一個加速度測試和一個恒定速度測試評估。

　　LMS Test.Lab通過噪聲的優勢如下：

　　(1)符合最新的ISO362摩托車標準;

　　(2)外場和室內通過噪聲測試;

　　(3)廣泛的通過噪聲工程能力。
