一、曲面造型部分

　　Rhino 是以NURBS為理論基礎的3D建模軟件，可以建立、編輯、分析及轉譯NURBS，以直線、圓弧、圓圈和正方型等基本數學2D圖形做仿真。

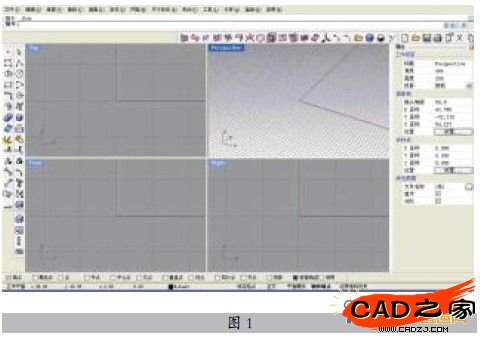

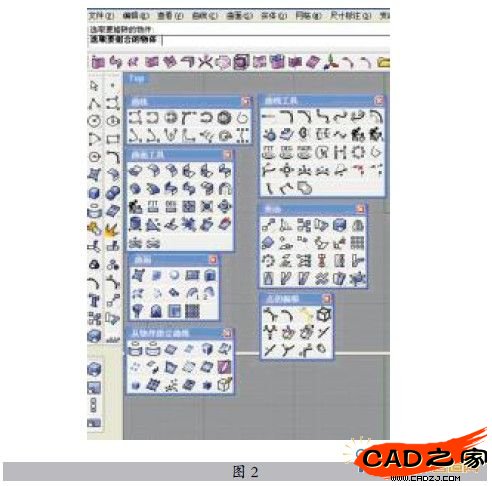

　　首先熟悉軟件操作界面(圖1)，了解常用工具欄(圖2)。圖2中，首先是曲線欄，指定曲線有哪幾種畫法;后面是曲線編輯工具，如延長原來曲線、曲線倒角、曲線斜角、混接曲線和偏移曲線等，都是平時常用的曲線編輯手段;再下面是曲面編輯，即倒角、延長、合并偏移、銜接曲面及修改尺寸等，以達到期望的曲面目標。

　　圖3為完整的目標模型。該模型整體造型可愛，是針對年輕客戶群的時尚咖啡用具。

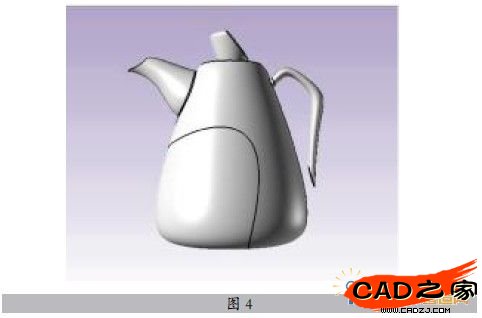

　　圖4為水壺最終建模效果圖，其模型分壺體、蓋、嘴和柄四部分來構建。下面將介紹其基本的建模步驟。

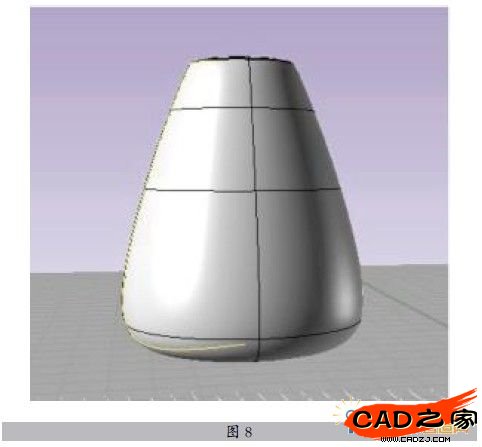

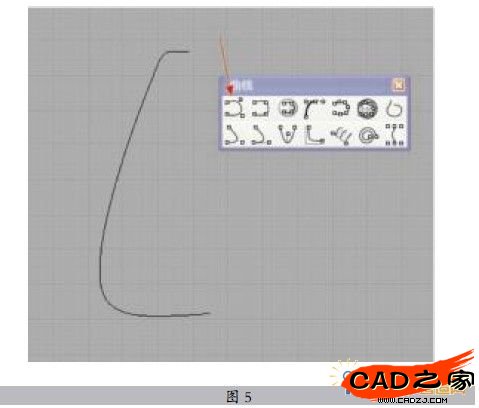

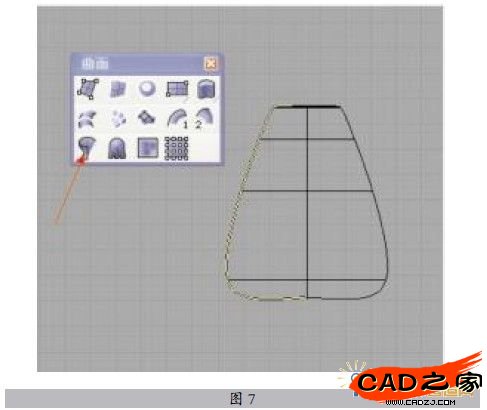

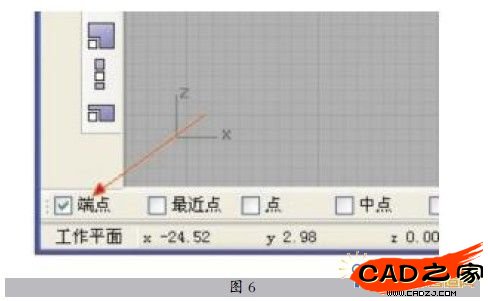

　　首先選擇曲線欄，用“控制點曲線”在front視圖里面畫一條曲線，該曲線即為壺身半截面線。如圖5所示，在曲面欄內選擇“選擇成型”(箭頭所指)，并選中工作界面左下角的“端點”(圖6)，然后抓取圖7中所選黃線的下端點、并按shift鍵再任意選取一點，作為選擇成型的旋轉軸。雙擊右鍵達到圖8效果，壺身制作完成。

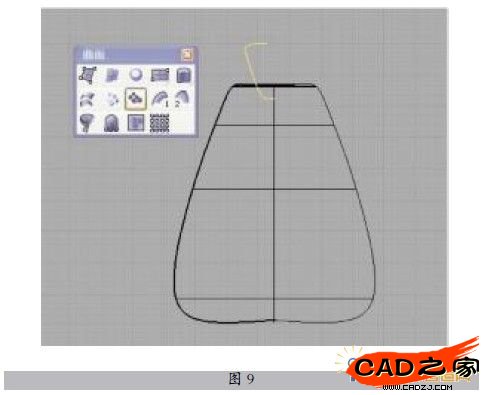

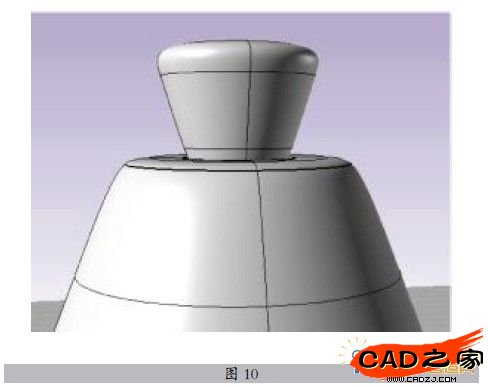

　　下面繪制壺蓋，同樣方法用“控制點曲線”繪制如圖9所示的黃色曲線，運用曲面中“選擇成型”繪出圖10的效果。

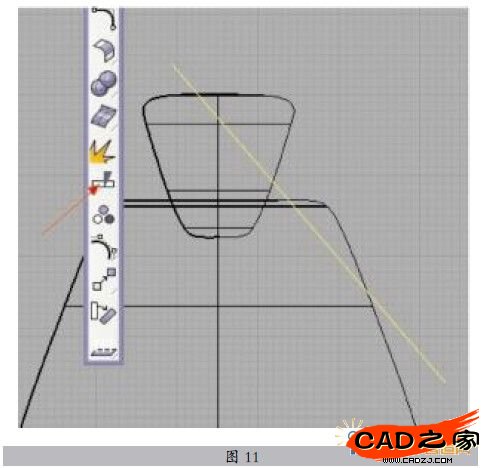

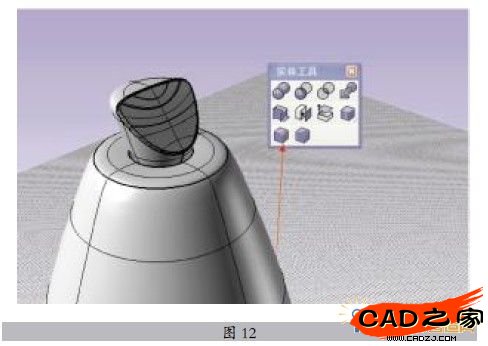

　　接下來，在front視圖中繪制一條如圖11所示的黃色直線，選中工具欄中的“分割”，右擊鼠標，選中黃線后再右擊，然后選中實體工具欄中的“倒角”工具，得到如圖12所示效果，這樣壺身和壺蓋制作完成。

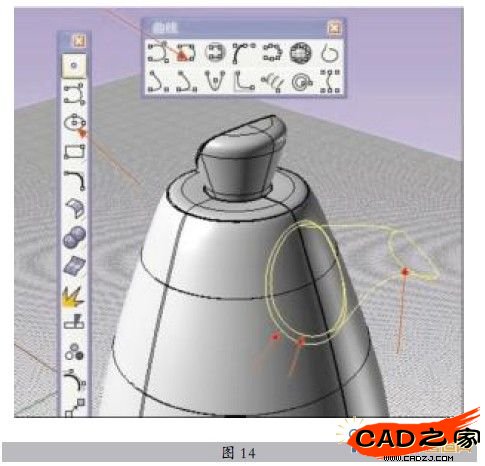

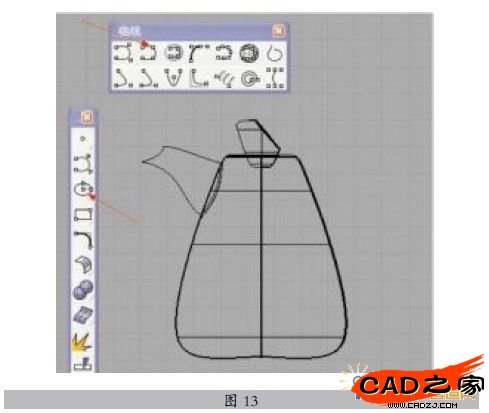

　　接著，繪制壺嘴。在工具欄中選擇橢圓工具(圖13)繪制圖14箭頭所指的三個橢圓，并按F10(曲線控制點快捷鍵)調整橢圓達到圖示效果。用曲線欄中“內差點曲線”連接圖14中兩橢圓的中點，形成連接兩橢圓的結構線。

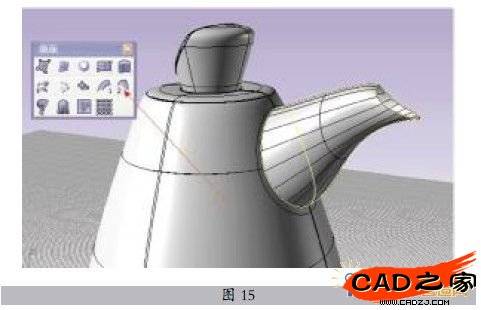

　　選中曲面欄內“雙軌掃描”，左擊圖14中的兩橢圓，再選中兩結構線右擊得到如圖15所示的效果。點擊曲面欄中“混接曲面”，選中靠近壺身的兩條橢圓曲線點擊鼠標右鍵確認，形成壺體和壺嘴的過渡曲面，如圖16所示。

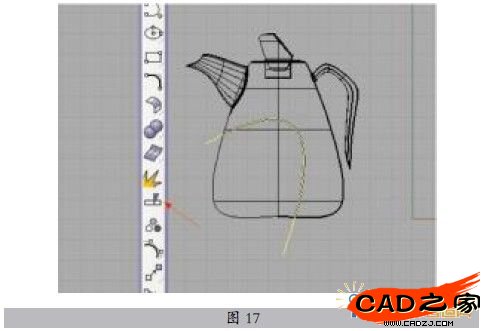

　　以類似壺嘴的畫法繪出壺柄，并用如圖17所示的黃線分割壺身，得到如圖18所示的效果。

　　我們可以運用構建水壺的方法建模咖啡具中杯子、杯碟、奶缸和茶缸等其他部分。

　　二、渲染部分

　　在渲染方面，Bunkspeed公司出品了一款支持Rhino的及時渲染器——Hypershot，它基于luxrender實時渲染技術，可以讓使用者更加直觀和方便地調教場景的各種效果，在短時間內作出高品質的渲染效果圖，甚至可以直接在軟件中秀出渲染效果，從而縮短了傳統渲染作業花費的時間。

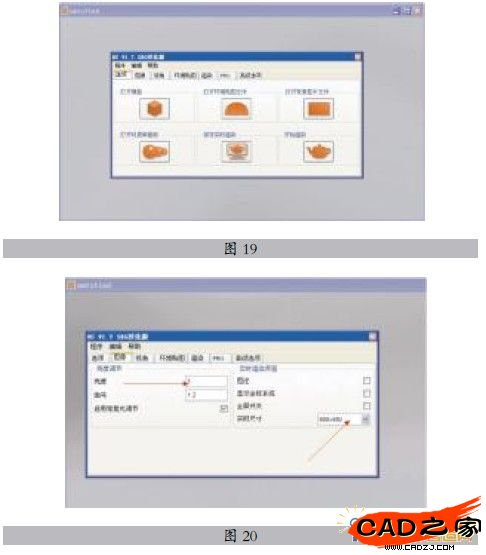

　　圖19即為Hypershot 渲染器工作平面。其中“選項”中的材質庫面板、環境貼圖和背景圖片為整個渲染過程的主要部分。

　　(1)“圖像”選項有環境亮暗和工作界面的大小調節等參數設置，如圖20所示。

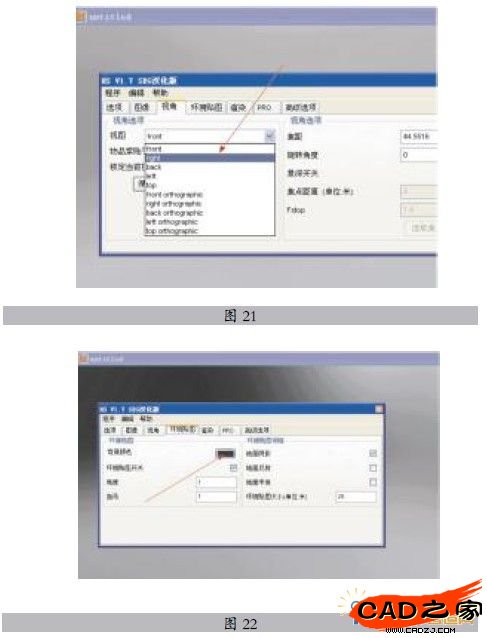

　　(2)設計者可以通過視角選項來選擇要渲染的不同視角，如圖21所示，渲染一般的標準三視圖會很方便。

　　(3)環境貼圖選項主要調節背景顏色。關閉環境貼圖開關，平面背景顯白色，若想襯托渲染物體更有質感，可以打開“地面反射”欄，如圖22 所示。

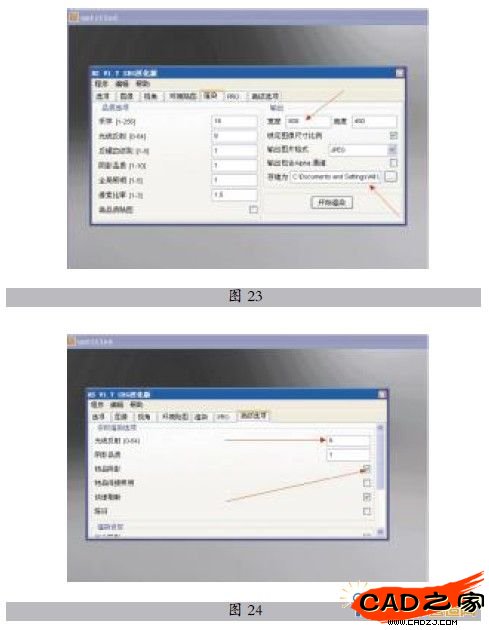

　　(4)渲染選項里面主要設置渲染圖片大小，還有圖片存儲路徑，如圖23所示，一般默認存儲在渲染器根目錄下的渲染圖片存儲文件夾內。

　　(5)高級選項中主要參數設置在“光線發射”和“物品陰影”上，如圖24 所示。“物品陰影”主要控制物體投影的質量，或者是粗糙程度。

　　渲染前，直接設置Rhino“渲染”下的“目標渲染器”，選擇默認渲染器為Hypershot。點擊Rhino桌面左上角的渲染球，Rhino模型將直接轉化為如圖25 所示的無材質模型效果圖，其光設置是默認的。這樣與一般渲染軟件相比，可以節省大量打燈、調試燈光的時間。

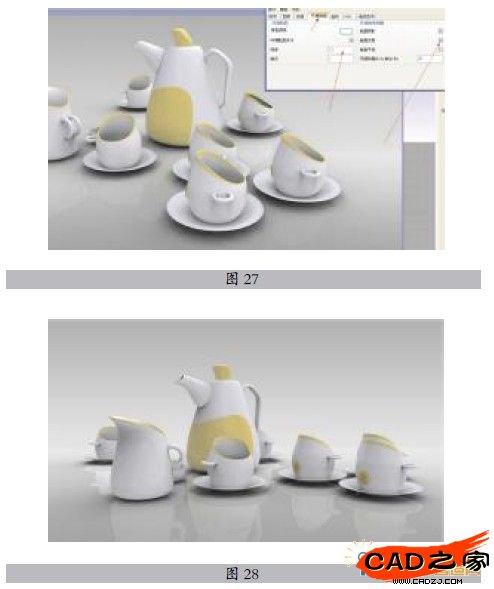

　　然后打開材質庫面板，直接賦予模型材質，如圖26所示。因默認材質庫中有大量的常用材質，從而節省自行調用材質的時間，設計師可以把更多精力用在選擇模型顏色及表現質感方面。一般默認環境光會偏暗一點(圖27)，可以通過“環境貼圖”中調節“亮度”達到想要的效果。最后打開“地面反射”，通過增強地面的反光度襯托物體的質感。圖28和圖29為最終效果。
