    點線嚙合齒輪是一種新型傳動齒輪，相互嚙合時既有線接觸又有點嚙合，與同樣材料的漸開線齒輪相比接觸強度提高1.93倍，彎曲強度提高15%，噪音降低10-20 dB，具有廣闊的應用前景。由于點線嚙合齒輪齒廓的復雜性，目前尚沒有專門的三維造型系統，給點線嚙合齒輪的應用及推廣帶來極大的不便。本文以SolidWorks 2006為造型軟件，通過Visual Basic 6.0調用SolidWorks API庫函數，程序運行后用戶先進行齒輪參數的輸人，而后程序自動打開SolidWorks程序，并白動生成點線嚙合齒輪的三維造型，從而使設計者完全擺脫了復雜的手工繪制過程。

    1點線嚙合齒輪齒廓曲線方程

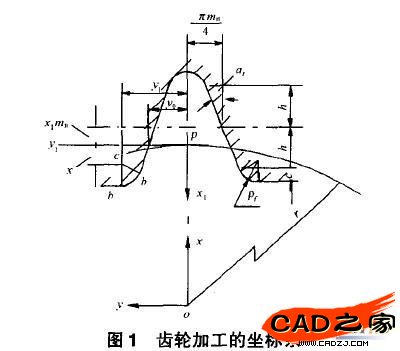

    點線嚙合齒輪其小齒輪是漸開線變位的特殊短齒，大齒輪為具有部分漸開線和過渡曲線的凹齒廓。如圖1所示，xoy坐標系是固定在齒輪坯卜的靜坐標系，坐標系原點。在齒輪坯的中心;x1py1坐標系是固定在齒條刀具上的動坐標系，其原點P的起始位置取在齒輪輪齒對稱軸線與分度圓的交點P處。根據齒輪嚙合原理，當用齒條形刀具加工時，動坐標x1dy1的坐標軸py1沿被加工齒輪分度圓半徑:作純滾動，齒條刀具在齒輪壞上形成的包絡線就是齒輪的齒廓曲線。因此可推導出被切齒輪的齒廓曲線方程，其中齒輪齒廓漸開線部分方程式為:
