2標準庫件的開發設計

    標準件的系列化，通用化和標準化程度高，對具體的某1類標準件來說，它們的結構都是固定不變的，所不同只是產品的結構尺寸。為此可以設想，我們用有關標準件的所有信息，包括:幾何特征信息和其他信息，建立一個標準件數據庫。當需要用到標準件時，由CAD系統自動查詢圖形數據庫或由相應的軟件計算出繪圖所需要的全部數據，并自動完成標準件的實體建模。即標準件庫的設計基于這樣一個前提:查詢與繪制工作為后臺服務，對用戶透明，其目的是讓用戶進行最簡單的操作，即可得到由系統生成的標準件，并可查詢到與標準件有關的信息。


    2.1標準件庫系統的總體框架

    SolidWorks環境下標準件庫的系統結構如圖2所示。其中有系統主體和用戶界面、標準件GB數據庫和標準件模板零件文件庫三個部分。

    系統主體和用戶界面是整個系統的核心，包括數據查詢與計算模塊、受力分析校核模塊和圖形界面等口數據查詢與計算模塊是系統的數據處理核心。用戶做了適當?shù)牟僮骱螅湍苤悄芘袛嗖僮鞯捻樞蚝鸵蟆Ｓ脩暨x擇了特定的零件與參數后，系統首先運行該模塊，利用ADO技術與數據庫交互，查詢到滿足用戶要求的特定數據記錄，然后根據情況，完成計算任務，獲得造型必需的最終數據。用戶的操作或選擇有時候也是最終數據的一部分。受力分析模塊不是標準件庫所必需的，為標準件庫開發受力分析模塊是從實際出發，考慮到用戶在選取標準件時，并不一定明確知道零件的尺寸參數，而可能用戶僅知道螺紋連接件的受力情況及大小。此時，用戶不能馬上使用標準件庫系統進行造型，而先要對零件進行分析計算，得出尺寸數據。

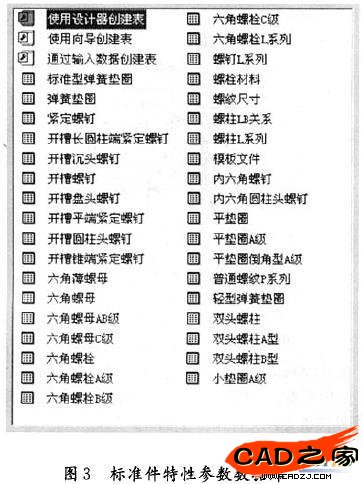

    標準件GB數據庫是系統數據存儲和管理中心。本系統采用關系型數據庫Microsoft Access，為每一種標準件建立一個特性參數數據庫，如螺栓特性參數庫、螺母特性參數庫、墊圈特性參數庫等，如圖3所示，并把各標準件的國標參數導人相應的數據庫中，如圖4所示。
