副標題#e#     0 引言

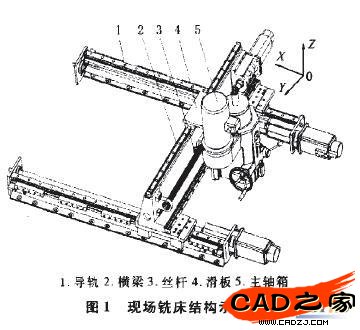

     現場銑床是用于石化裝置的現場加工設備。為了適應現場的加工環境，要求現場銑床在滿足性能、精度等條件下，其質量和體積盡可能最小。銑床由于橫梁部件剛度不足在加工中工件表面產生波紋狀刀痕，影響了加工精度和表面質量。本文借助CosmosWorks有限元軟件，建立銑床有限元模型，對主要移動部件進行靜、動態性能分析，提出對銑床結構合理的改進方法。圖1為現場銑床的結構示意圖。


     1 有限元模型的建立

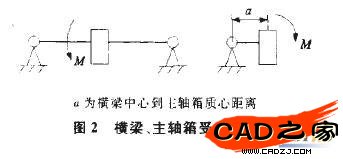

     采川SolidWorks軟件建立現場銑床的三維實體模型主軸箱的重力及懸臂產生的扭矩M直接作用于橫梁，使得橫梁扭轉變形(見圖2)，所以橫梁為現場銑床的關鍵部件，它的剛度直接影響加工精度，因此把橫梁作為主要分析的對象。圖3為現場銑床橫梁的實體模型。
