網絡數據庫中包括用戶信息表，材料信息表，密封件表和標準元件表。各表都具有添加，修改，查詢，刪除功能，這些功能只有管理員和高級用戶才能使用和看到，普通用戶是不能看到和使用這些功能的。也就是說，管理員和高級用戶與普通用戶進入的是不同的數據庫管理系統界面。

    (1)用戶信息。包括顯示用戶注冊時的所有信息，用戶名、性別、密碼、郵箱和權限。在這里，管理員可以把普通用戶升級為高級用戶，使高級用戶不受限制訪問該網站。

    (2)材料信息。包括材料的名稱、屬性。如果設計中應用到了最新的材料，就可以添加此材料入庫，還可刪除過時不用的材料。

    (3)密封件。包括格萊圈、QY密封圈、和。型密封圈等。其中包括它們的規格尺寸和溝槽尺寸。溝槽尺寸用于二維圖形的設計，規格尺寸用來進行參數化設計建模的。

    (4)標準元件尺寸。包括活塞桿直徑、缸筒壁厚等國家規定的標準參數。供設計者設計標準元件。

    2．3圖形瀏覽技術

    當今的三維CAD造型軟件很多，如SolidWorks，Pro／E等，但這些軟件創建的三維模型文件都比較大，不適合網上傳輸。實現網絡環境下三維實體的顯示，常用的方法有VRML語言，Java3D和eDrawings．但是采用VRML瀏覽器和Java3D顯示的圖形有一定的失真，而eDrawings瀏覽器中看到圖形仍具有三維圖形的一些功能，瀏覽者可以自由拖放文件，查看文件屬性，圖像清晰，因而選擇了eDrawings的顯示方式。

    SolidWorks文件轉換成H刪L文件的方法：

    (1)將SolidWorks(母．sldprt)文件另存為eDrawings(*．eprt)文件格式。

    (2)打開轉換后的eDrawings文件，選擇"文件"中的"另存為"命令，將文件存為eDrawings HTML(*.lhtm)文件格式。最后將*．htm文件上傳網絡，插入到圖形瀏覽頁面中，供設計人員查看，批注修改之用(如圖6所示)。

    2．4 COM技術和后臺驅動SolidWorks實現

    零件參數化技術COM是一種組件開發技術，即組件對象模型(Component Object Model)，它實際上是二進制層上兼容的軟件開發方法的規范。COM定義了組件互操作性的標準，即組件相互之間交互的能力。

    組件不需要用指定的語言編寫，只需指定組件之間及其與操作系統之間如何通信。因此，可以在很大程度上忽略不同編程語言、應用環境之間的差別，它為各層服務于不同環境的多層分布式應用提供了實現方法。

    具體做法：在管理工具里打開組件服務，創建一個空的應用程序。然后展開你剛創建的空應用程序的分支，在組件上點擊右鍵，新建一個組件，選擇添加已經導入的DLL文件，查找DLL文件添加至COM+應用程序里，以完成COM組件的開發。在客戶端的Web頁面中，在用戶進行尺寸驅動時，只要使用ASP創建的COM組件，就可以調用服務器端的SolidWorks了。

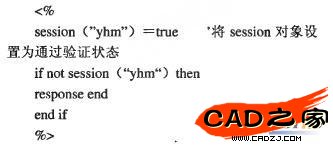

    驅動程序源代碼如下：


    2．5在線協同設計交流技術

    通過創建一個聊天室界面，實現設計人員之問的在線交流。與大多數聊天室界面一樣，把聊天室界面分為三大塊，用戶列表區，用戶發言區和發言顯示區。把它們都嵌入到設計界面中，使他們能隨時通過聊天室，電子郵件的方式聯絡交換信息。每個在線用戶都可以往聊天室寫入發言，即通過提交動作來更新發言顯示區內容；為讓在線用戶及時得到用戶發言，采用了頁面自動定時更新的功能。標記如下：

    同時，還在頁面中嵌入了Netmeeting插件，可以使在線用戶通過Netmeeting中的語音對話功能交流信息和電子白板功能對圖形進行批注，提出修改意見。

    3結論

    利用網絡化技術對氣液增力系統進行設計制造是企業生存發展的方向，也是加速企業產品走向國際市場所必須。

    本設計使氣液增力系統的開發突破以往的固有模式，讓企業能夠異地實施產品開發，節約了產品的設計周期及人力資源等問題。

    利用協同思想和Internet技術對氣液增力缸系統進行設計研究，將系統設計、計算、制造一體化，不但能提高我國氣液增力工業設計水平，改進氣液力系統設計體系，而且還能提高我國氣液增力工業競爭實力，是實現優勢互補、資源共享的有效途徑。同時，本系統對于其它的基于網絡的系統的開發也有一定的借鑒意義。
