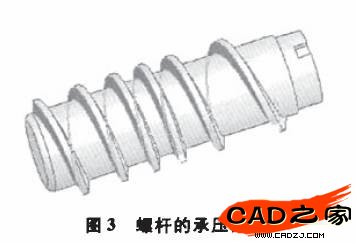

擇"固定"，約束平面選定螺桿右端面．盡管螺桿與物料接觸的各個表面上都受到載荷的作用．包括法向壓力和切向摩擦力等．但在理論分析中可簡化為螺桿在推進物料的過程中承壓面受力大非壓面受力小，加載時在承壓面加上相當于2個表面壓力差的壓力．螺桿承壓面如圖3所示．





    分布大概按層分布。從齒頂到齒根應力逐漸增大，在螺槽與螺棱的交界處應力達到最大值．此外越靠近螺桿末端應力越大，每經過螺棱頂部都有壓力降，在螺棱兩側附近區域軸向應力有明顯變化，說明應力主要沿螺槽方向而不是在軸向．
    因此，為保證結構安全，在進行結構設計時應盡量減小開孔直徑，在加工制造時應在螺槽與螺棱交界處進行適當圓滑過度和倒角處理，以有效降低應力集中。
    3 結語
    COSMOSWorks有限元分析軟件與solidworks高度集成，無需模型導人，不會出現結構變化；有限元網格剖分和求解的速度極快，且得出的應力、應變分布圖分析結果與實踐較為吻合，為工程技術人員在設計過程中解決復雜的工程分析計算問題提供了快速而有效的途徑。
