    產品設計本身的優劣性對產品質量、綜合性能起著決定性作用。SolidWorks是一款優秀的基于Windows/NT/XP環境下的二維造型軟件，具有強大的3D實體建模、生成裝配體等功能，該軟件支持參數驅動，同時能運用仿真和渲染演示產品。
    本文在對回油閥的結構設計思路和實現方法進行了分析的基礎上，基于SolidWorks平臺對回油閥閥體進行了建模和裝配體設計。
    1 設計思路及實現方法
    1.1回油閥的設計思路

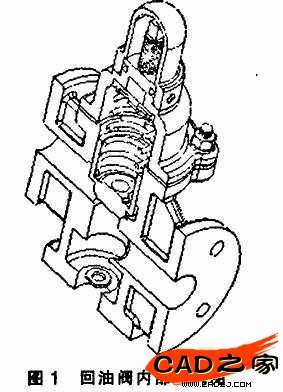

    閥體零件是一個箱體類零件，其結構形狀較為復雜。該零件具有一個前后對稱的對稱面，局部結構中上下連接板具有對稱性，進油口及溢流口連接板結構相同，進油孔與滋流孔的尺寸一致，造型設計中應保證這些設計要求。其結構見圖1.
    1.2回油閥設計實現方法


    1.2回油閥設計實現方法

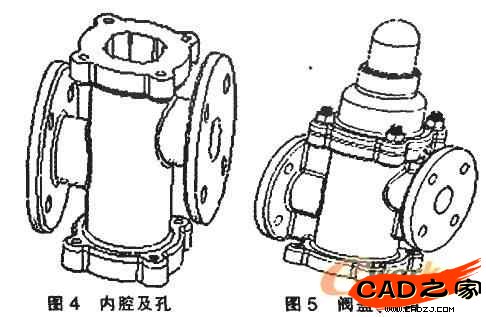

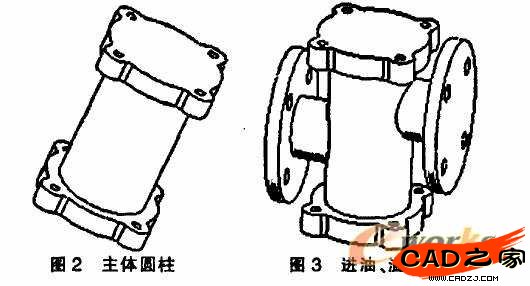

    由于回油閥的結構形狀比較復雜，因此其繪制過程要十分注意結構的分解方法及順序。閥體零件的設計思路見圖2至圖5。
