以前也有很多資料談到如何利用SolidWorks進行Top-Down設計的思路，但過多的參考引用容易造成修改模型的時候找不到原始的邊、線、面，造成尺寸懸空等。因此，利用SolidWorks進行Top-Down設計時必須遵循一定的設計規范，統一思想，才能更好的協作，完成設計。

    在繪制模型之前，需要定義符合本設計規范的模板，例如零件、裝配體與工程圖模板。這里講到的就是在零件及裝配體模板中要定義基準軸及坐標系，然后在每次插入新零件和裝配體時，先選擇坐標系配合，對齊基準軸。

    下面我們舉一個簡單的例子說明一下。

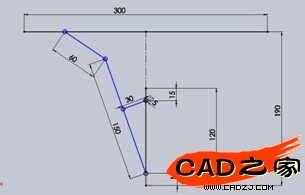

    這是一個牛頭刨床的參數概念圖，此牛頭刨床可以簡化成連桿、曲柄、滑塊和機架幾個部分。

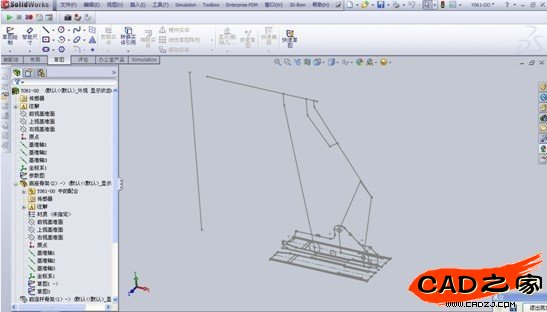

    最初在SolidWorks草圖中使用線代替零件，模擬滑塊移動，求出滑塊左右極限位置。確定主要的參數之后，插入新零件，命名此零件，然后將零部件保存成外部零件。然后配合零件的坐標系和總裝圖的坐標系，使之重合。

    在創建模型草圖時，一般選擇三個基準面創建，把原始的參數圖中相應的線段應用出來，而添加的其他線段須與應用出來的線段發生關系，標注尺寸或者添加幾何關系等。

    如果模型有Z向參數控制的話，就在總裝配體中在添加一個視圖，定義Z向輪廓變化。然后在創建特征的時候可以借用此視圖的點、線，進而完成整體模型的驅動特征。

    對于大型裝配體來說，除了參數草圖之外，還需要繪制骨架圖，也就是將所有控制的參數都放在一個零件骨架圖中，這個骨架圖設計工程師是沒有權限修改的，只有總工或者總設計師有修改權限，可以實時驗證模型設計的錯誤和驅動性。

    使用Top-Down進行設計時要遵守幾個原則：

    1、創建特征時盡量由三個基準面創建。

    2、引用主要的尺寸或線段，其他無關緊要的線段盡量不使用。

    3、本著引用一致的原則，子零件引用父零件，次要的零部件應用主要零部件，經常調整尺寸的零件引用外形尺寸已確定的零件。不要父子關系不分，子裝配體中各零件之間引用關系錯綜復雜，不利于修改，也容易出錯。

    4、權限設定：總圖或者骨架圖的尺寸參數是不能隨便更改的，繪制部件的工程師只能改動本級的模型參數，不能修改總圖參數，這些權限可以SolidWorks Workgroup PDM或SolidWorks Enterprise PDM等管理工具進行設定，并且使用管理工具，可以實時檢出檢入模型，更好的管理和保存設計數據。

    經過實踐驗證，使用SolidWorks坐標系輔助進行Top-Down設計，遵循以上的原則進行建模，可以保證整個裝配體的完整性及可修改性，達到真正意義上的參數化設計。
