高級零部件選擇

    根據指定的準則來選擇零部件做編輯的操作。 指定高級選擇的準則:

      1. 單擊工具、高級選擇。
      2. 指定您所選零部件的屬性，情況，及數值來定義選擇準則。參考 高級零部件選擇(Advanced Component Selection) 來獲得更多的信息。
      3. 請單擊應用。符合指定準則的零部件被選擇且高亮顯示。
      4. 單擊關閉，然后執行所想要的編輯操作。您可以在編輯菜單中選擇任何的操作。例如，壓縮，隱藏，或復制。

    高級顯示/隱藏零部件根據指定的準則來顯示和隱藏所選的零部件。您也可以控制未符合指定準則的零部件的顯示狀態。

    指定高級顯示及隱藏狀態準則:

    1 在ConfigurationManager中，在想要的配置上單擊右鍵，然后選擇 高級顯示/隱藏。

    2 通過指定您要選擇的零部件的屬性、情況和數值來定義選擇準則。

    3 選擇顯示或隱藏符合準則的零部件。

    4 選擇其余零部件的顯示狀態 (不符合準則的零部件)

    5 單擊應用。 您的選擇會被自動更新。

    6 單擊關閉。

    §14.13 顯示剖面視圖

    為了顯示而生成一個模型或裝配體的剖面視圖，您可以使用以下的其中一個方法來切穿模型或裝配體∶

      * 一個或多個標準的基準面(基準面1、2、或3)。注意∶您可以預選一個基準面。如果沒有選擇任何一個基準平面，基準面 1 會以默認的方式顯示出來。
      * 為了此目的而生成的一個或多個基準面(選擇菜單上的插入、參考幾何體、基準面，然后可以生成一個新的基準面)。
      * 一個或多個平面(在模型上選擇任一個平面)。
      * 查看的平面(這是一個平行于您當前所觀看屏幕的不可見基準平面，此基準平面的起始位置位于所圍繞零件邊界方框的中間。)

    您可以用下列兩種方式查看剖面∶

      * 單擊預覽的方框，當此選項是被復選時，剖面視圖會在每此對話框內的信息改變時立即更新。(如果您在一個大型零件或裝配體上非常頻繁地改變?cè)O(shè)定，此預覽的方框可能不是一個查看剖面的有效方式。)
      * 當預覽方框塊被復選時，單擊顯示的按鈕可以依照當前的設定進行剖面視圖的顯示，您可以對設定進行其它的改變?nèi)缓螅僖淮芜x擇顯示。

    生成模型的剖面視圖

    1 于激活的零件或裝配體文件上，單擊，或菜單上的視圖、顯示、剖面視圖 。

    2 若要使用一個基準面或面來生成一個剖切面，請?jiān)贔eatureManager 設計樹上選擇一個或多個基準面，或選擇模型上的一個或多個平面，每一個選擇的基準面或面的名稱會顯示在剖切面的方框內，若要解除選擇不需要的基準面，請?jiān)?FeatureManager 設計樹上選擇該名稱。

    - 或 -

    若要使用視圖平面來生成一個剖切面，請?jiān)谄拭嬉晥D的對話框內選擇使用視圖平面。

    3 在剖切面的方框內選擇一個平面，然后在剖面位置的方框內，使用調節方框的箭頭來移動平面，并且變換其剖切面。

    4 選擇反面觀看的復選框可以反轉剖切面查看的方向(如果使用視圖平面則不作用)。

    5 單擊確定。 注意∶借助分割屏幕成兩個窗口(拖動位于窗口框架上底部或右側的分隔條)，您可以同時查看模型的剖面視圖與完整視圖，您可以個別地旋轉、縮放大小并且進行視圖的上色顯示。

    若要改變剖面視圖，請選擇視圖、修改、剖面視圖，并且在編輯剖面視圖的對話框上改變?cè)O(shè)定值，或選擇一個不同的平面。

    §14.14 裝配的統計信息

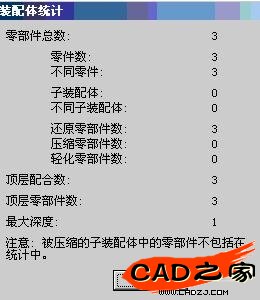

    報告出一個裝配體文件的某些統計資料。

    生成裝配體統計報告：


    單擊工具、裝配體統計。

    報告包括以下項目：

      * 零部件總數
      * 獨有零件及子裝配體數量
      * 壓縮、解除壓縮及輕化之零部件數量
      * 頂層配合數量
      * 裝配體層次關系(巢狀子裝配體)之最大深度

    閱讀完報告后，單擊確定以關閉此對話框。

    §14.15 裝配的配置

    在裝配中的配置的用法和零件的配置基本一致，下面說一下裝配中的配置定義方法

    1 單擊窗口左下角的標簽 。

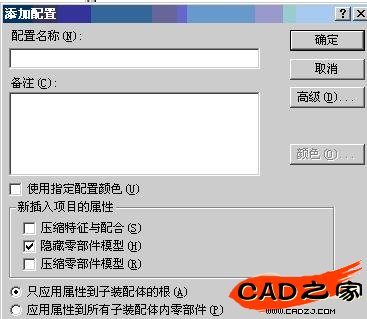

    2 在裝配文件名稱上單擊右鍵并選擇添加配置， 此時出現添加配置對話框。

    3 輸入配置名稱。如果需要，可以添加說明。

    4 選擇新插入項目的屬性。
    當新特征被添加到其他的配置時，此選項控制新生成的特征如何變化，且此配置再度被激活:

    o 壓縮特征和配合關系。復選該選項時，添加其他配置的新配合關系和特征在此配置中會被壓縮。否則，新配合關系和特征在此配置中被解除壓縮。
    o 壓縮零部件模型。復選該選項時，添加其他配置的新零部件在此配置中會被壓縮。 否則，新零部件在此配置中會被還原。
    o 隱藏零部件模型。復選該選項時，添加其他配置的新零部件在此配置中會被隱藏。 否則，新零部件在此配置中會被顯示。

    5 選擇屬性應用的方式:

    o 單擊只應用屬性到子裝配體頂層，將步驟 4中選擇的屬性僅應用于子裝配體零部件的第一層。 所有子零部件的子零部件會繼承子零部件配置指定的屬性。
    o 單擊應用屬性到所有子裝配體中的零部件，步驟 4 中所選擇的屬性應用于所有子裝配體內的所有零部件。(如果您希望新添加子裝配體的全部零部件均被壓縮，忽略在子裝配體配置中指定的屬性，那么請選擇此選項。)

    6 單擊高級 以指定當零件配置在材料明細表中使用時的方法。

    7 單擊確定。新的配置名稱會出現在設計樹中。

    8 單擊設計樹標簽，回到設計樹。

    9 根據需要來修改配置以生成不同的設計。您可以壓縮或隱藏特征、選擇不同的零部件參考配置、壓縮或修改配合關系和裝配體特征、及添加自定義屬性等。

    注意:在裝配體配置中，您僅能控制屬于裝配體的項目。您不能控制個別零部件模型特征。 注意:如果您要修改所選擇配置接合關系的距離值或角度值，您必須使用下列的方法之一:

      * 使用系列零件設計表來控制尺寸數值。
      * 在配合關系上雙擊來顯示尺寸值，然后在尺寸上雙擊，在修改 方框中修改數值，并選擇此配置。
      * 如果您借助修改配合關系定義來改變尺寸數值，所有配置的數值都會被修改。

   §14.16 打開具有不同配置的文件

    當您打開具有多個配置的零件或裝配體文件時，您可以指定要使用的配置。 在裝配體文件中，您可以指定零部件中的零件配置名稱。

    注意：在裝配文件中，生成配置有兩種方法：直接建立配置。或者：在打開文件的同時添加一個新的配置

    當打開一個裝配體時，您可以生成新的配置，并同時壓縮或還原所有的零部件。

    打開零件或裝配體已命名的配置:

    1 單擊文件、打開。

    2 選擇您要的零件或裝配體文件，選擇 打開對話框 底部的 配置 選項，再單擊 打開。

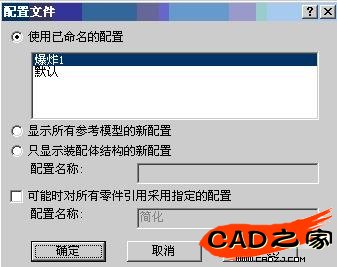

    3 在配置文件對話框中，單擊使用已命名的配置并選擇想要的配置。


    4 在裝配體中如要使用指定的零件配置，請單擊使用對所有參考零件均為有效的指定的配置名稱，并輸入配置名稱。任何有指定配置名稱的零件都使用該配置。

    注意:此情形只有當使用零部件最后保存或正在使用中的配置選項被復選時才適用。如果零部件被指定使用已命名的配置，則此選項無法修改已命名的配置。

    5 單擊確定。您打開的文件便會以所選擇的配置顯示。

    在打開裝配體文件的同時，建立新的配置:

    1 單擊文件、打開。

    2 選擇您要的裝配體文件，單擊配置，再單擊打開。配置文件對話框出現。

    o 在打開裝配體時要壓縮所有的零部件，請單擊只顯示裝配體結構新配置。
    o 在打開裝配體時要解出所有的零部件，請單擊顯示所有參考模型新配置。

    3 輸入新的配置名稱。

    4 單擊確定。您打開的文件便會以所選擇的配置顯示。
