用好Inventor工程圖中的略圖符號

時間:2008-09-06 22:25:28 來源:
 在Inventor工程圖中,有時候我們會發現一些不符合GB標準的圖元(如:局部視圖放大區域的符號,斜視圖觀察方向的箭頭等等)。我們完全可以利用Inventor工程圖中提供的略圖符號工具來完善我們的工程圖。

例如，我們要做一個標準的局部視圖放大區域符號，可以這么來做：

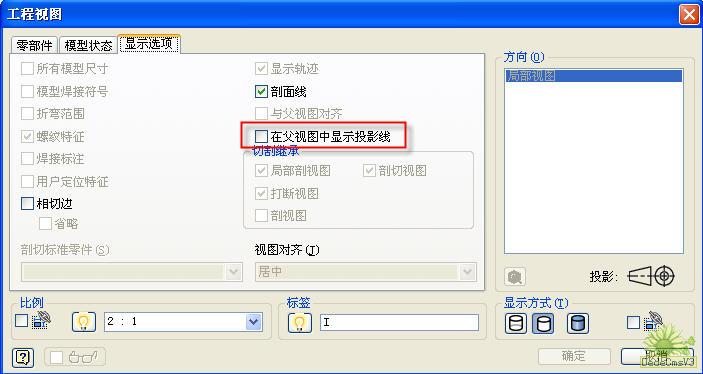

首先，用局部視圖工具，做出局部放大圖，在放大圖中點擊鼠標右鍵，選“編輯視圖”，在出現的工程視圖對話框中選“顯示選項”，把“在父視圖中顯示投影線”前的勾去掉。(隱藏軟件生成的局部視圖放大區域符號)

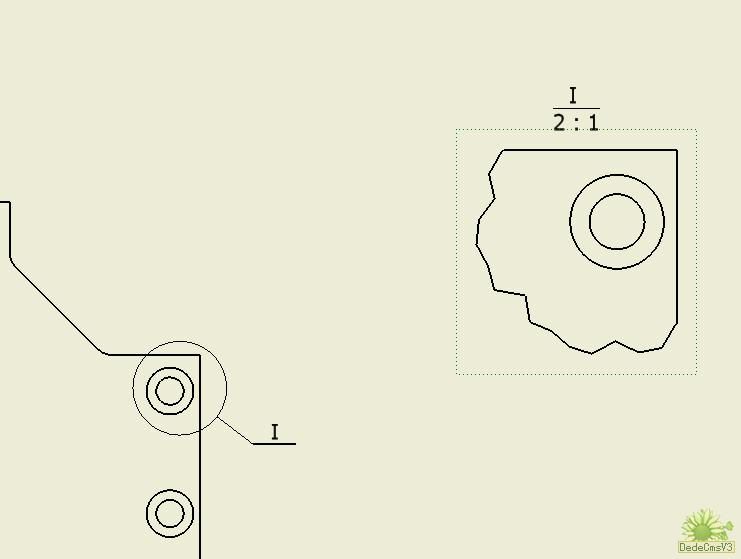

然后，使用略圖符號工具，把符合自己標準的局部視圖放大區域符號繪制出來（指引線上的文本可以使用提示條目）。

注：如果以后一直要用到這樣的符號，可以把符號保存在工程圖模板中。

略圖符號還可以用來制作需要不同比例的粗糙度符號、常用的技術要求、常用的表格等等。
