一、模型打印

即在模型狀態打印，這種打印簡單、方便，但不能打印出邊框和標題欄。

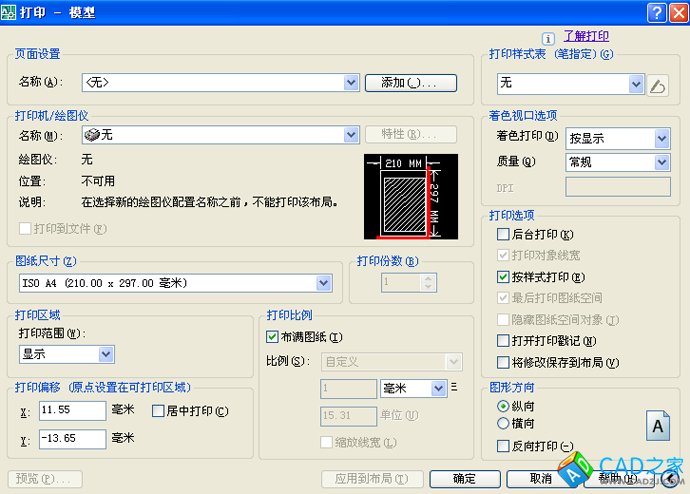

1、畫好圖形后，點“打印”按鈕，彈出“打印-模型”對話框，如下圖：

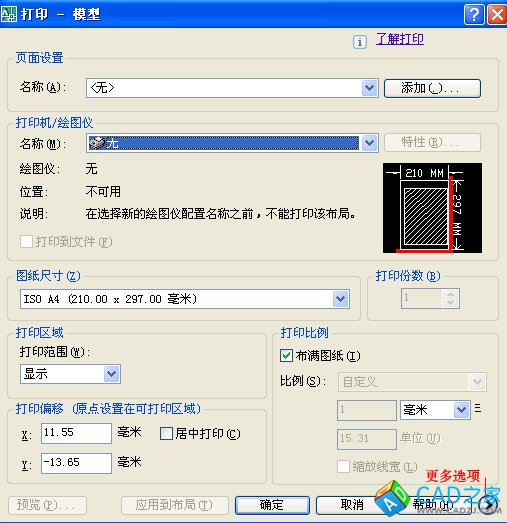

2、點擊“更多選項”按鈕，展開對話框：

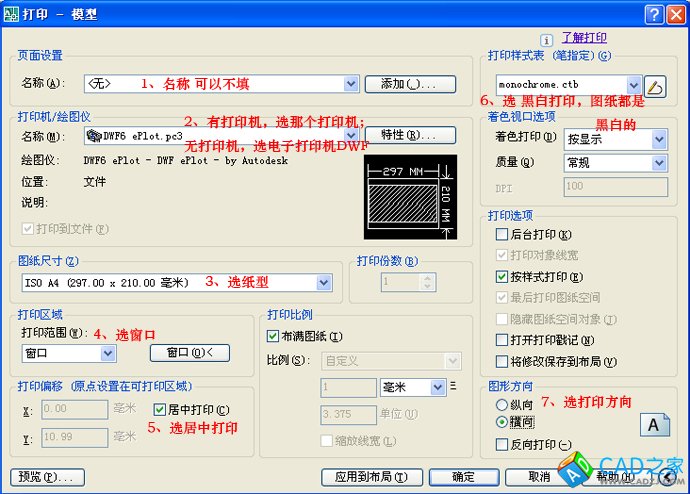

3、設置一些參數，共7處，如下：



4、設置好后，對話框自動消失了，是讓你在模型的窗口拖套打印的范圍，拖套好后，對話框重新出現，這時點“確定”按鈕，電腦要你保存一個DWF文件，這個DWF文件就是你打印出的電子文檔。此時，可點“預覽”按鈕，能看到打印的真實效果。

二、單視口打印

用“布局向?qū)?rdquo;，也可以快速地打印出圖形。

1、“插入”/“布局”/“創建布局向?qū)?rdquo;菜單命令；

2、設置如下：

布局名任意：

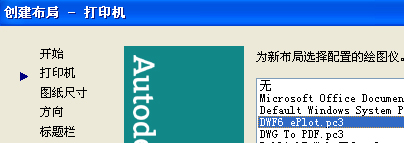

真實打印機或電子打印機：



圖紙尺寸是標準A4圖紙：



方向?yàn)闄M向：

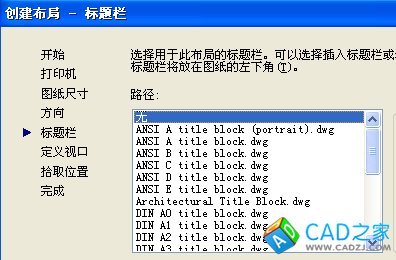

標題欄不選，因?yàn)檐浖y帶的標題欄是美國的，與我們國家的標題欄不一樣：

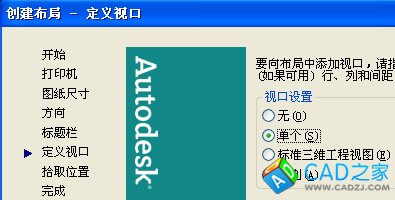

定義視口選“單個”，即只搞一個視口：

“拾取位置”要點“選擇位置”按鈕，在布局上拖一個視口框，再點“完成”按鈕，得到如下的圖形：

3、你覺得不錯，就可以打印了。

4、重要說明：

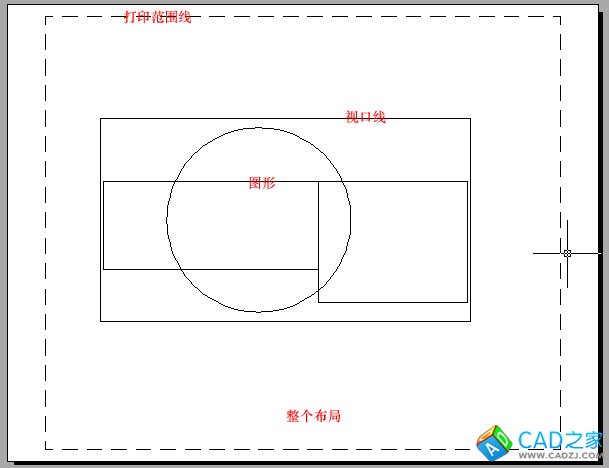

（1）視口線不能刪除，刪除它會連同圖形一道刪除，而視口線不準打印出來。可設置一個新的圖層，關閉這個圖層的小燈泡，即不顯示，把視口層放進去，視口層就不顯示也不打印；

（2）“打印范圍線”之外的圖形不打印。
