2.2輔助線和其它線條的添加

    從圖1可以看出，SolidWorks只完成幾何關系的投影工作，而工程圖表達所必須的輔助線(如軸的中心線)、未投影到的線條(如鍵糟)以及當軸的剖面線刪除后，缺失的軸肩線等都不存在，需要設計，人員添加。添加中心線的方法為:

    (1)用鼠標左鍵單擊視圖，視圖周圍出現綠色虛線，此時視圖處于選中狀態。

    (2)單擊"草圖繪制"工具欄，然后單擊"中心線"按鈕，將鼠標移到軸的中心線附近，當出現紅線時，說明已捕捉到中心線，按下鼠標左鍵，從左向右拉伸，拉伸時要保持中心線處于平直狀態。其它線條的添加方法與畫草圖方法一樣，不同的是，要用"線型"工具欄里的"線粗"按鈕，將添加的線條改為輪廓線相同的粗細，如圖5所示。按以上方法操作添加的線條會嵌人到原視圖里，也就是說，當原視圖移動時，添加的內容會跟著移動，不會造成線條錯亂現象。

    2.3多余線條的處理

    SolidWorks在生成二維工程圖時，會產生一些多余的線，如圓角處的過渡線等，根據國家《機械制圖》標準，沒有這些線。如果用"刪除"命令，則會將整個視圖完全刪除，顯然"刪除"命令不行，這時可采取以下方法:用鼠標右鍵單擊多余的線條，在出現的快捷菜單上單擊"隱藏邊線"按鈕，則多余的線條被隱藏起來，打印時也打印不出，圖2是規范化處理后傳動機剖面圖。


    2.4基準符號大小編樣

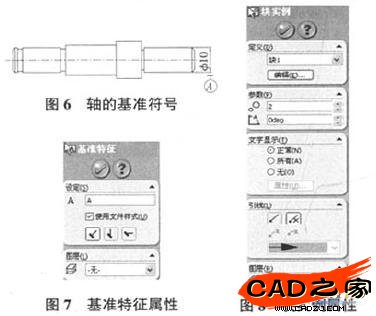

    在SolidWorks"注釋"工具欄里盡管有"基準特征"按鈕，但標注的基準符號.大小不可編輯，因而很難與工程圖比例協調，如圖6.7所示。解決辦法是建立一個基準符號的塊(類似AutoCAD中的塊定義)。先繪制基準符號，采用"踐型"工具加粗其輪廓邊界;然后用"注釋"工具欄里的"注釋"命令在基準符號里添上字母A。將基準符號和字母A選中，選擇[工具]-[塊]-[制作]命令，出現"塊實例"屬性管理器，單擊編輯(E)按鈕進人"塊定義"屬性管理器，在其中設定塊的名稱，基準點中設定塊的參照點，也是塊縮放的參照基準，引線點設定塊連接到引線上的接觸汽;最后在封比單擊鼠標右鍵，在快捷萊單中選擇[保存到文件]，塊文件的后綴為.sldblk。在SolidWorks工程圖中引用塊時，選擇"注釋"工具欄上的"塊"命令，出現"塊實例"屬性管理器，如圖8所示，在屬性管理器中設定其大小與方向。



    3結語

    利用SolidWorks進行三維模型設計，再從三維模型轉換成二維工程圖，是該軟件的核心之一，也是現代計算機輔助設計的發展趨勢。雖然SolidWorks二維工程圖的編輯功能不及AutoCAD，但SolidWorks有強大的視圖表達能力，能在二維工程圖中作標準三視圖、投影視圖、輔助視圖、剖面視圖、旋轉剖視圖、局部視圖等，這些高效、快捷的功能是AutoCAD無法比擬的。
