基于SolidWorks的鈑金件立體展開放樣

時間:2010-06-02 08:00:00 來源:

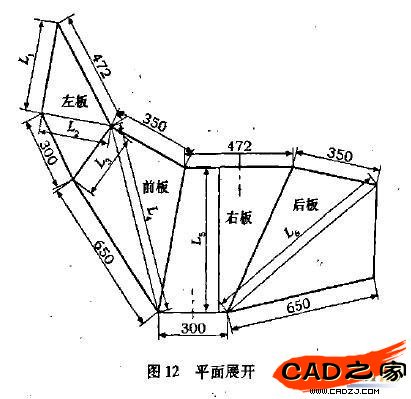

    圖12中各尺寸名稱如下:L1、L3為左板棱線長;L2為左板對角線長;L4為前板對角線長;L5為右板中線長(或右板高);L6為后板對角線長。

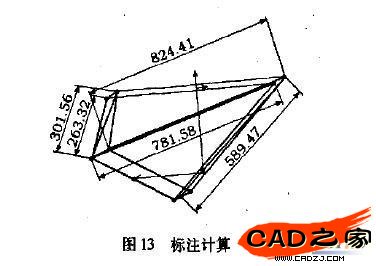

    基于SolidWorks上述尺寸的求解過程(略)與天圓地方管件相似,過程中還省略了等分點的確定,對零件進行空間線框造型后,再進行"標注計算",如圖13所示。

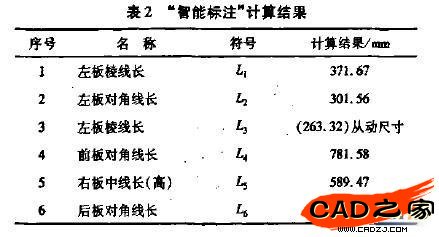

    "智能標注"計算結果如表2所示。


    綜上所述,可以看出,利用SolidWorks軟件對天圓地方、方矩錐管類零件進行立體放樣簡單快捷,只要熟悉掌握軟件的幾個相關命令,對零件進行1:1的空間線框造型,然后進行"智能標注"就準確地計算出零件的特征線段長度,對于上述兩類零件,不管其尺寸大小、復雜程度如何,只要參照上述步驟進行,均能快速地計算出結果,為進行平面放祥下料提供了可靠依據。相對于傳統的放樣方法,該方法不僅提高了效率,而且準確度大大提高。在計算機輔助設計應用越來越廣泛的今天,是值得推廣的一種新的立體放樣方法。
