基于SolidWorks的鈑金件立體展開放樣

時間:2010-06-02 08:00:00 來源:

    1.4在"基準面1"上繪制圓斜頂Φ820mm 2D草圖

    1)在"基準面1"上繪制2D草圖Φ820mm

    2)退出"草圖繪制"狀態,選擇"參考幾何體",選擇"點",選擇均勻分布,填寫數量12,選擇Φ820mm出現如圖7所示的分布點。


    1.5 從Φ820mm圓上的12個特征點向1800mm*1400。矩形四個角點作3D連接

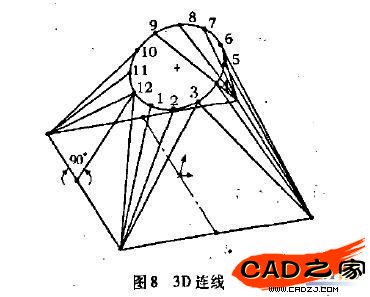

    1)點擊"草圖繪制"、"3D草圖"、"直線"命令,分別從12個特征點向矩形四個角點作3D連線。

    2)選擇"中心線"命令,從點12向矩形邊1400引垂線如圖8所示。

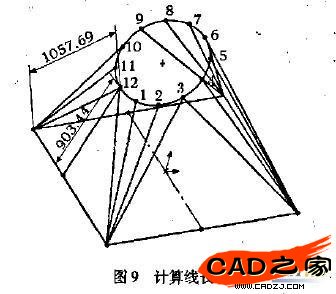

    1. 6"智能標注"計算各線段的長度

    選擇"智能標注"命令,分別選擇各線段,計算出各線段長度。

    其中,標注L4后,再標注L5,計算機會出現提示"過定義",說明L5尺寸,是"從動"尺寸,可以不計算。L9,L13,L16。同樣如此。為了說明問題,本文全部計算出來,如圖9所示。
