副標題#e#   0引言

   在工程制圖的教學中，相貫體、截切體是工程形體常見的結構，這些工程形體對于剛接觸專業的學生來講非常難于理解，為讓學生能夠直觀地了解這些結構，在教學模具缺少的情況下可以利用工程設計軟件建立三維模具庫，利用線架圖與視圖的關系動態模擬，將立體及幾個方向的視圖展示出來。在幫助教學的同時，還可提高學生對將來使用的設計軟件的認識程度。

   Solidworks是一套基于Windows桌面下的參數實體建模自動化設計軟件，有全面的實體建模功能.還具有建立零件庫及庫特征等工具;該軟件已廣泛地運用于產品、模具和仿真設計中。設計人員常利用該軟件的系列零件設計功能建立標準件庫、系列零件庫等。此外，還可以利用此功能建立教學所需的立體模型，例如顯示相貫、截切等形體構成過程，同時高效地生成二維圖形，給教學及學生的理解帶來方。由于Solidwork，已廣泛運用于企業的產品設計，因此，學生在學習工程制圖的同時還可了解工具軟件，為以后的工作打下良好的基礎。

   1 Solidworks特性

     Solidworks軟件命令基本與Windows命令相同，圖形菜單設計簡單明了，高度形象化，實體建模和裝配完全符合自然的三維世界，對實體放大、縮小、旋轉等操作均為透明命令，學生在實體建模中就能看懂立體的形成過程，軟件的掌握也較簡單。

   1. 1三維草圖功能

   Solidworks是一個基于草圖設計的三維設計軟件，除可以創建復雜的外形草圖，還可將草圖當作實體處理，可以對創立的草圖進行鏡像、陣列、復制等操作。Solidworks還提供了完善的尺寸標注工具，可以對所有類型的尺寸進行標注。

   1.2庫特征工具

   庫特征工具可以重復使用已有的特征和模型，庫特征由添加到基本特征的特征組成，可將當前零件添加庫特征后，使當前零件具有庫特征的特點。

   1. 3系列零件設計功能

   Solidworks的拉伸、旋轉、倒角、抽殼和倒圓等基于特征的三維實體造型工具，能夠方便、快捷地創建任何復雜形狀的實體，而具有參數化特征的實體能夠通過對尺寸的改變來進行編輯，通過在嵌人或插人的Microsoft Excel工作表中指定參數的系列零件設計表(Design Table)中簡單地改變它們的尺寸配置，就可以同時完成對一個零件多個尺寸值的修改，從而實現系列零件尺寸驅動設計和編輯。還可以通過使用代數表達式來定義參數間或尺寸變量間的數學關系。

   2三維參數模型庫的建庫流程和模型庫的建立

   2.1建庫流程

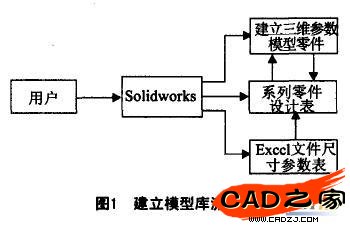

   考慮到設計中常常需要用到大量標準件，而利用Solidworks的系列零件設計功能建立三維模型庫，設計人員便可利用該庫功能，將結構大體相同而尺寸不同的零件建立為一個基本形體零件，之后通過建立系列零件設計表而生成結構相同的系列零件，由此，在Solidworks環境下建立了教學常用的模型庫。在工程制圖的教學中，當相貫體的兩相貫尺寸或位置發生變化時，相貫體的形式將發生變化;截切平面位置發生變化時，截切體也發生變化，此時便可運用系列零件設計的方法，給出相貫或截切的系列零件表來改變其幾何形體。Solidworks環境下的三維模型庫系統建庫流程如圖1所示。通過Solidwork，建立某種立體的默認圖形，將模型的對應參數幾何尺寸數據轉換為Excel文件，使Excel文件作為"源"文件輸人到已建模型的系列零件設計表中，再將所建立的各類模型按一定的目錄分門別類地儲存在硬盤某路徑下，將該路徑添加到Solidworks系統選項中添加特征模板瀏覽器的參考路徑中，即可以于模型庫中查詢和調用各類模型。

   2. 2模型庫的建立

   在建立某種形體庫時，首先建立該形體的基本的實體形狀，之后建立系列零件的參數表，庫中的每個模型由三維參數化模型和系列零件設計表組成。三維參數化模型是利用特征造型技術建立的，建立的實體模型便是該庫中存儲的默認實體模型，而各類由系列模型的設計則是由零件系列表的尺寸驅動。
