3.2系統總體設計

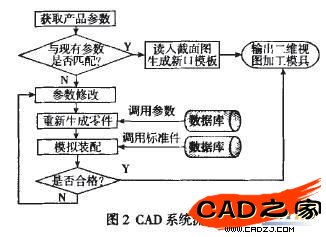

    當生產的異型材產品截面發生變化時，擠出模頭會有兩種情況。一是只需變化口模板的尺寸，就能滿足生產需求；二是擠出模頭的其他部件也需要變換尺寸。CAD系統首先獲取產品的相關信息，判斷屬于卜述的哪一種情況。如果是情況一，則讀人產品的截面二維圖，生成新的口模板實體，再進行CAM的其他相關環節；如果足情況二，則通過參數驅動的方法改變各部件的參數(系統使各部件相關設計參數關聯，減少出錯機會)。由于多個零件尺寸發生改變，為確保整個產品的合格性，下一步將進行模擬裝配(這里需調用系統數據庫中保存的標準件)。當確認各部件設計合理后，就進入下一步模具加工CAM階段。按照軟工程的相關理念，CAD系統的流程圖，如圖2所示。


    3.3系統詳細設計

    3.3.1系統菜單

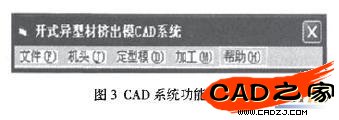

    針對上述功能的實現，設計出系統主菜單，如圖3所示。子菜單項，如表1所示。

    3.3.2系統運行界面

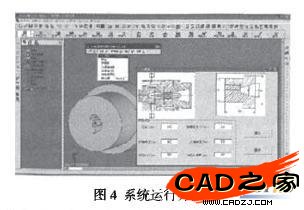

    系統將利用SolidWorks APl的功能編制SolidWorks插件，并集成SolidWorks環境中，用SolidWorks程序進行管理。SolidWorks插件是一個DLL文件，在用程序生成DLL的過程中，必須定義DLL文件與SolidWorks連接的接口。系統使用SolidWorks插件文件的函數SwAddin.ConnecteiToSW和Solid}G`orks接口的函數SwAddin.DisconnectFromSW來實現功能，開發出的運行界面，如圖4所示。
