3.3.3參數設計窗口

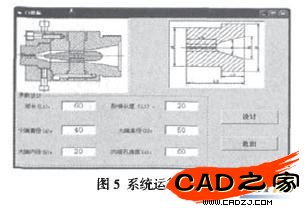

    以機頭菜單中口模板的參數設計窗口(如圖5所示)為例說明系統中參數沒計功能的實現。在此界面中相應位置處輸入需改變的參數，然后點擊設計按鈕，系統將重新生成新的口模板零件。


    3.3.4程序舉例

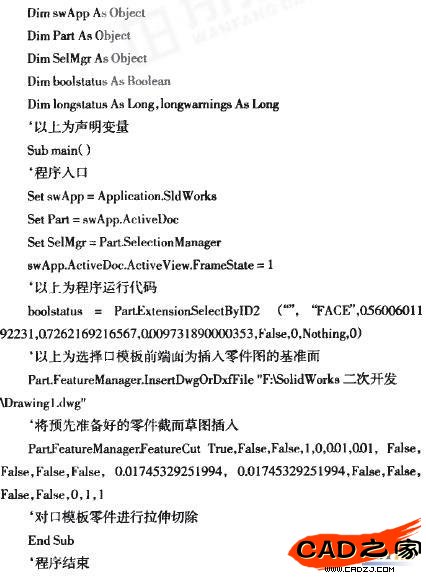

    擠出模的截面形狀一般是由需求方提供，只要在系統中保存為*．dxf或者*．dwg格式的文件，即町被系統調用，然后替換原先的截面草圖用拉伸去除的方法生成新的口模板。部分程序代碼：


    4小結

    SolidWorks在模具的輔助結構設計、輔助工程分析和輔助制造方面都町發揮顯著的作用，特別是SolidWorks為用戶提供了豐富的API功能，町以讓用戶開發出更具適應性的軟件滿足自身更為特殊的需求。文章中提出的適用于開式異型材擠出模具的通用機頭結構，并基于SolidWorks為用戶提供的API功能開發的參數化的CAD系統，使得通用機頭的優越性得到進一步的擴展，對其它同類型模具CAD系統的設計和開發提供了參考。系統的應用在節約模具制造成本，縮短制模周期方面成效顯著，已往多個企業中應用獲得良好經濟效益。
