1.4 控制點上參數約束
    對樣條線上控制點還需要有完整的驅動尺寸約束約束，來保證繪制圖形的設計，如下圖所示。因此，直接使用驅動尺寸約束，對樣條上的某控制點就能夠完整而準確的施加參數控制。這樣，Solidworks的樣條就以一系列控制點為支撐，完全可參數化控制了。


    1.5 添加或減少控制點

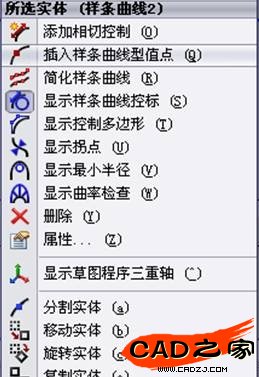

    選定樣條線，再選定現有某控制點，可在右鍵菜單中選"刪除(D)"，則減少控制點;選"插人點"，則添加控制點。但無論怎樣改變樣條線上控制點的數量，都會引起樣條線形狀的改變，在右鍵菜單中有很多關于樣條曲線的控制選項，如下圖。


    2 總結
    隨著Solidworks三維設計軟件的發展，應用領域也不斷擴大。在用Solidworks進行三維設計時，樣條線的繪制是一項關鍵的技術，掌握好樣條線的控制和編輯是三維設計的前提。
