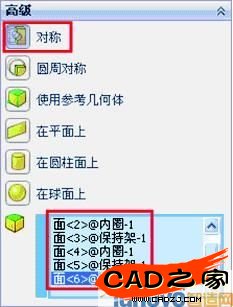

5)類似于步驟2，添加如圖25所示的六個面的“對稱”約束，因為該裝配體具有對稱關系，所以我們可以只分析一半，因此這里添加一個對稱的約束。
(6)單擊“外部載荷”按鈕
下方的小三角，并單擊下 級菜單中的“軸承載荷”按鈕
。在圖形區域中單擊如圖26所示的內圈內圓柱面，“面<1>@內圈-1”出現在“軸承載荷的圓柱面”
框內，然后激活“選擇坐標系
框， 在特征樹中選擇“坐標系2”，“坐標系2”出現在“選擇坐 標系”框內，然后再按圖27設置軸承載荷后單擊“確定”按鈕
(在這里我們在Y 方向上向下施加12,000N的力)。
(7)如圖28所示，右擊“連結”下的“全局接觸：接合”→“編輯定義…”，在彈出的對話框中將接觸面設置為“自由(無交互作用)”后單擊“確定” 按鈕，如圖29 所示。

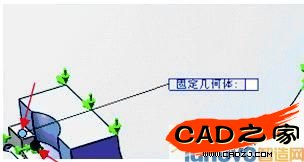

圖23 添加其他約束
圖24 選擇滾動體及基準面
圖25 添加對稱約束

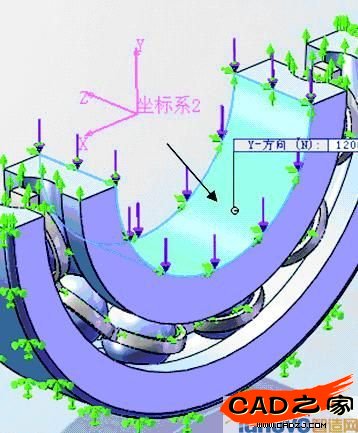

圖26 選擇圓柱面

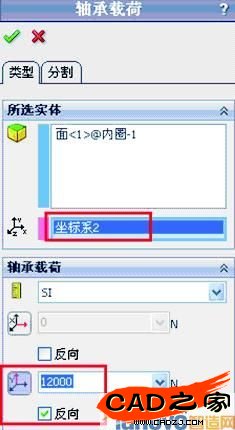

圖27 設置軸承載荷
(8)在命令管理器中單擊“連接”按鈕
下方的小三 角，并單擊下級菜單中的“相觸面組”按 鈕
。在出現的 對話框中激活
“組1的面、邊線、頂點”，在圖形區域 中單擊如圖30所示的內圈外圓柱面，然后激活 “組2的面”，在圖形區域中單擊如圖30所示的滾動體半球面。設置完成后單擊“確定” 按鈕，如圖31所示。同理設置外圈 內滾道與滾動體另半球的“相觸面組”約束，局部的相觸面組約束將替代全局接觸。
(9)右擊如圖32所示的“網格”，在快捷菜單中單擊
“ 生成網格…”命令，在左側特征樹中按圖33所示設置 完成后單擊確定按鈕，系統將模型網格化，結果如圖34 所示。在圖33網絡參數設置中，參數一般可用系統自動計 算的結果，有特別要求的可自行修改上述參數。
圖28 編輯定義
圖29 設置接觸面

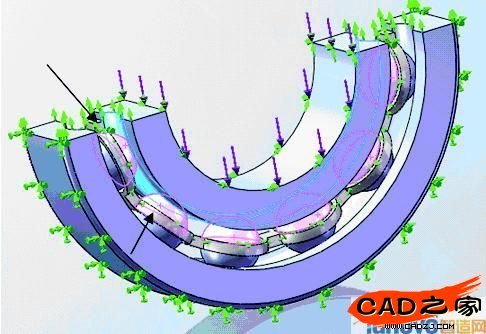

圖30 選擇內圈滾道及滾動體半球面

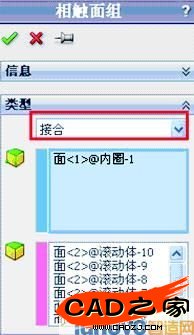

圖31 設置連接

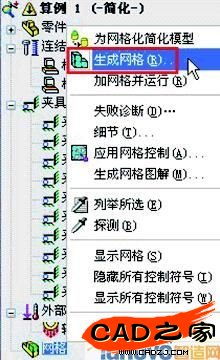

圖32 選擇生成網格命令

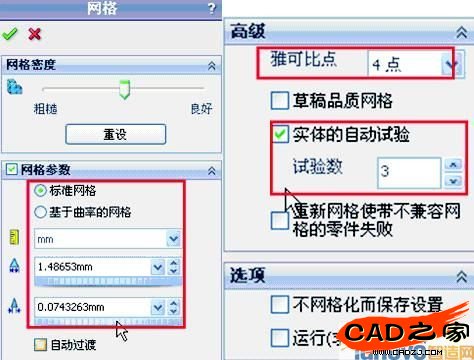

圖33 設置網格參數
(10)單擊“運行”按鈕
，稍候即可完成分析過程，并 將分析結果顯示在“Simulation”算例樹中結果
文件夾。
5.查看分析結果
(1)von Mises應力圖解，如圖35所示，爆炸圖解如圖36所示。(爆炸狀態需在分析前設置完成，在分析完成后顯示爆炸視圖即可。)

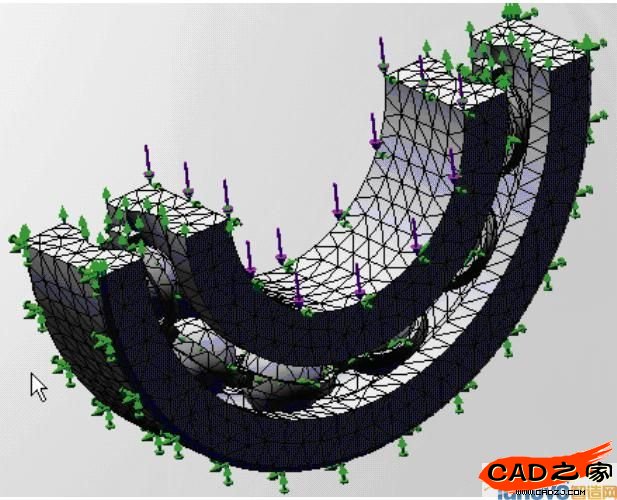

圖34 網格化

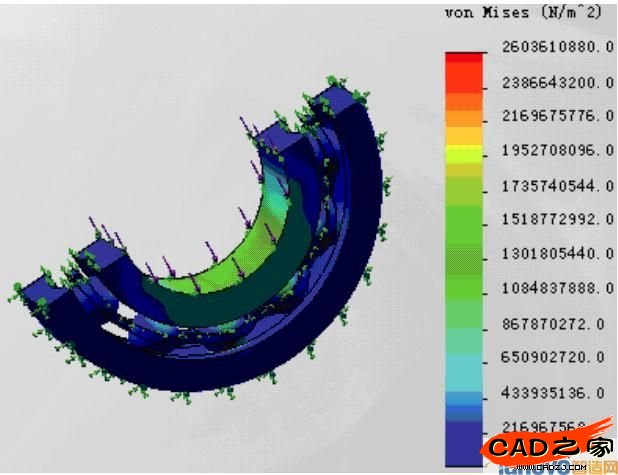

圖35 查看von Mises(對等)應力

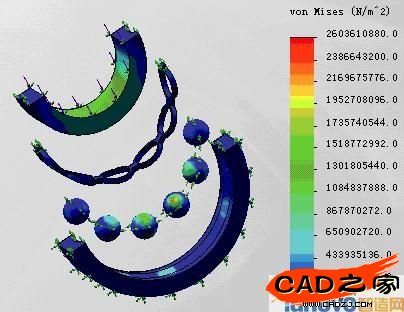

圖36 查看爆炸狀態下von Mises(對等)應力
(2)合力位移圖解，如圖37所示，爆炸圖解如圖38所示。
(3)對等要素應變圖解，圖略。
(4)模型的安全系數分布。
1)在Simulation算例樹中右鍵單擊結果 文件夾，然后 選擇“定義安全系數圖解”，如圖39所示。左側特征樹顯示“安全系數”對話框，如圖40所示。
2)將“準則
項設為“最大von Mises應力”，如圖41所示。單擊“下一步”按鈕
。
3)將“設定應力極限到”項設為“屈服力”，如圖42所示。單擊“下一步”按鈕 。
4)選中“安全系數分布”項，如圖43所示。單擊“確定”按鈕 。我們可以看到，在圖43的最下方，安全結果 中列出基于所選準則的最小安全系數為0.0661923。
5)顯示模型的安全系數分布圖解，如圖44所示。
(5)編輯安全系數圖解。 在圖45中顯示出了安全系數在1以下的區域，即圖中的紅色區域，而藍色區域則是安全系數在1以上的區域。

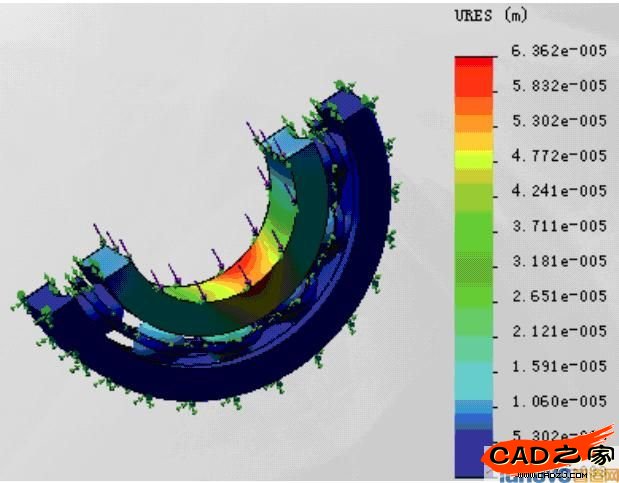

圖37 查看合力位移圖解

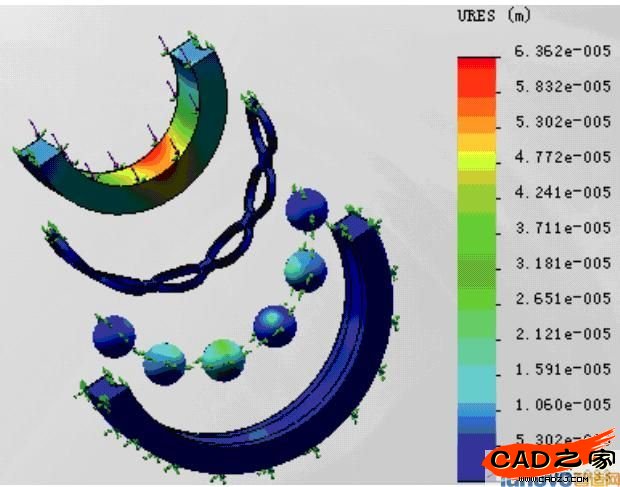

圖38 查看爆炸狀態下合力位移

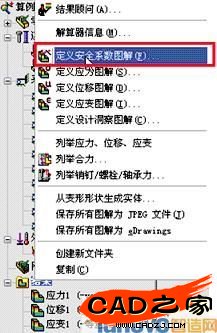

圖39 定義安全系數圖解

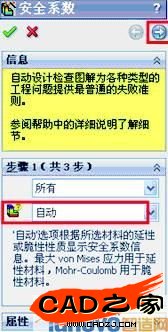

圖40 安全系數
圖41 準則設置
圖42 設置應力極限
圖43 選中安全系數分布

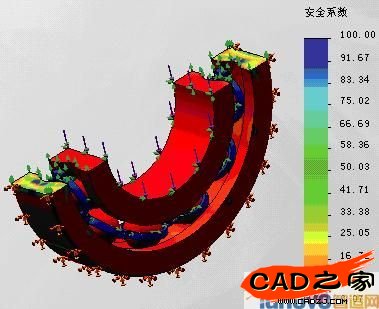

圖44 評估設計的安全性

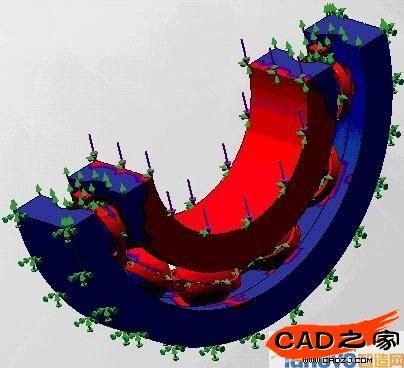

圖45 安全系數在1以下的區域
6.生成算例報告
至此，我們完成了軸承的線性靜態分析。
