基于SolidWorks的鈑金件立體展開放樣

時間:2010-06-02 08:00:00 來源:

    1.1在上視圖基準面繪制1800mm*1400mm矩形2D草圖

    1)選擇上視圖基準面繪制草圖,選擇矩形命令,繪制任意尺寸矩形。

    2)選擇"智能尺寸"命令,標注如圖4所示的尺寸,以矩形任意相對稱的兩個邊的中點繪制中心線。

    3)選擇"添加幾何關系"命令,選擇中心線和坐標原點,選擇中點,使矩形中心位于坐標原點0(見圖4)。

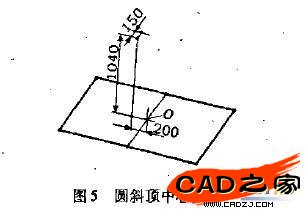

    1. 2繪制圓斜頂中心點位置

    1)選擇"草圖繪制"、"3D草圖"、"中心線"命令,以坐標原點為起點,按住"Tab"鍵,在X,Y,Z方向切換,分別繪制空間線段,如圖5所示。


    2)選擇"智能尺寸"命令,標注尺寸x =200mm,y =150mm ,z=1040mm,150mm線段的終點為圓斜頂中心點位置,如圖5所示。

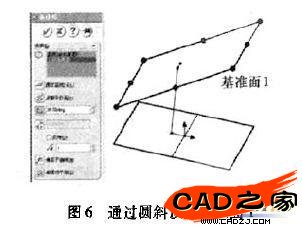

    1.3創建通過圓斜頂的"基準面1"

    選擇"退出草圖"命令,選擇"參考幾何體",創建基準面命令;選擇通過直線,選擇15Omm直線;選擇角度,輸人傾角30°;選擇上視基準面,建立通過圓斜頂的"基準面1"。如圖6所示。
